Комплект динамических блоков для AutoCAD предназначен для быстрого и удобного создания фронтальной компоновки низковольтных комплектных устройств (НКУ). Решение совместимо с AutoCAD, nanoCAD, CorelCAD и ZWCAD, поддерживающими формат DWG и работу с динамическими блоками.
Основные особенности набора:
Для работы не требуется глубокое знание CAD-систем. Достаточно базовых навыков работы на компьютере и понимания принципов построения НКУ.
Позволяет выполнять компоновку НКУ с номинальным током до 800 А.

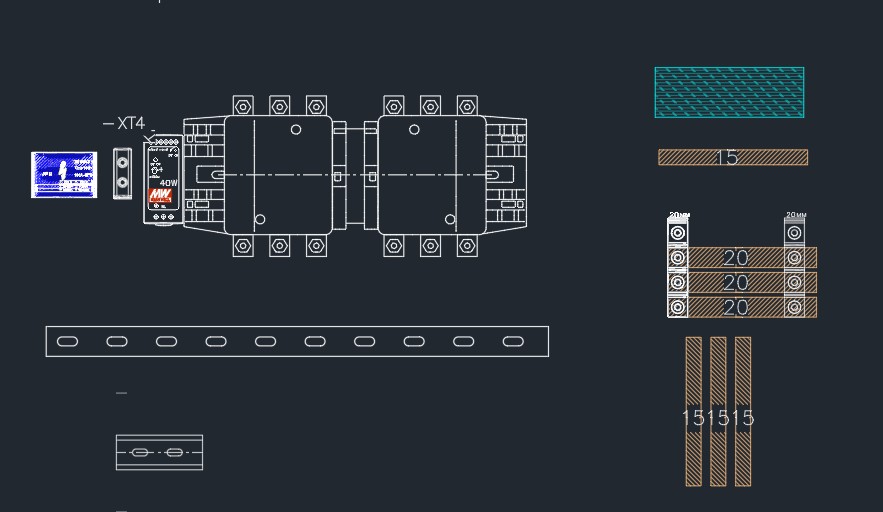

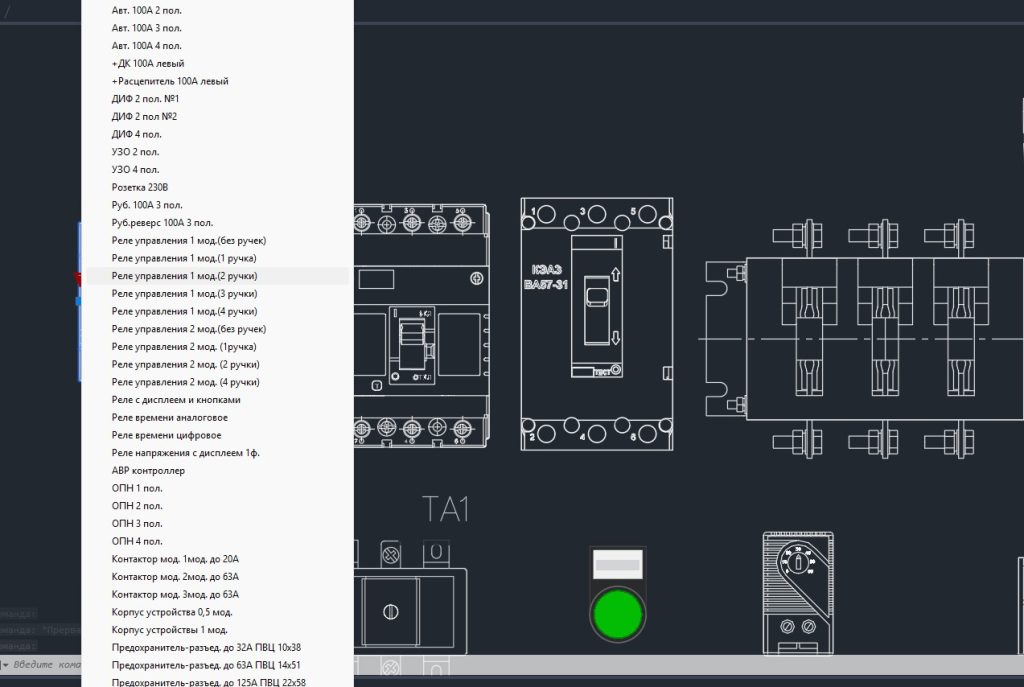

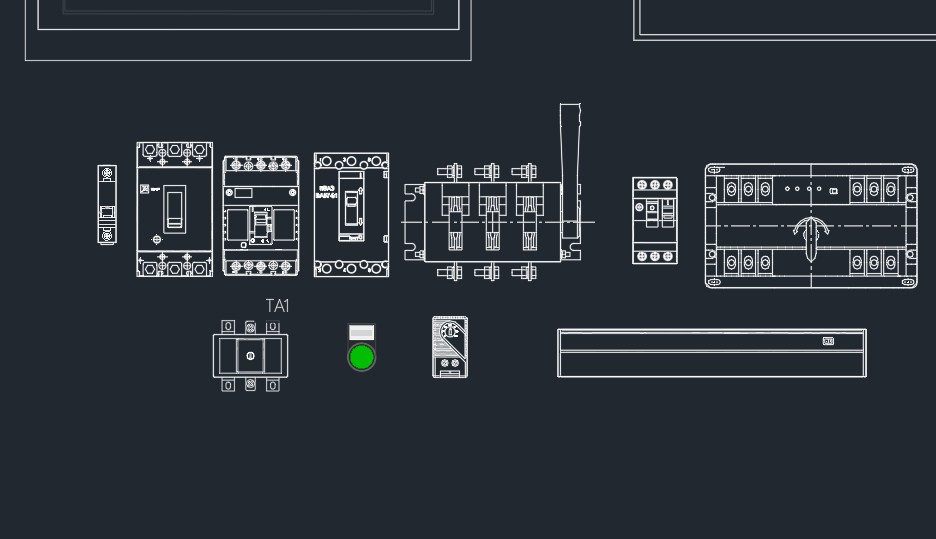

В состав комплекта входит 24 динамических блока.
- Автоматические выключатели на дин-рейку;
- Автоматические выключатели на монтажную плату;
- Контакторы и реле;
- Клеммники;
- Лампы и кнопки
- Монтажный профиль, дин-рейки;
- Рубильники;
- Кросс-модуль;
- Шинная разводка.
- И многое другое.
Поддерживаются как навесные, так и напольные шкафы.
Представлены изделия производителей ИЭК, ЭКФ, КЭАЗ, а также частично ДКС. Поскольку значительная часть низковольтного оборудования различных производителей выпускается по схожим лицензированным конструкциям и отличается преимущественно габаритами и количеством модулей (например, автоматические выключатели в литом корпусе), набор можно использовать и для оборудования других брендов после проверки размеров по каталогам.
Все элементы выполнены в масштабе 1:1, что позволяет сразу выявлять несоответствия размеров и исключать ошибки при компоновке.
Каждый блок размещен на собственном слое, благодаря чему исключается некорректное перекрытие объектов и упрощается работа с чертежом.
Важно: данный комплект предназначен исключительно для компоновки оборудования. Он не предназначен для разметки отверстий в корпусах, монтажных платах или токоведущих шинах.
При помощи этого набора можно спроектировать, продумать и создать максимально полную визуализацию электрощитов, а также задание на сборку или согласовать с заказчиком.

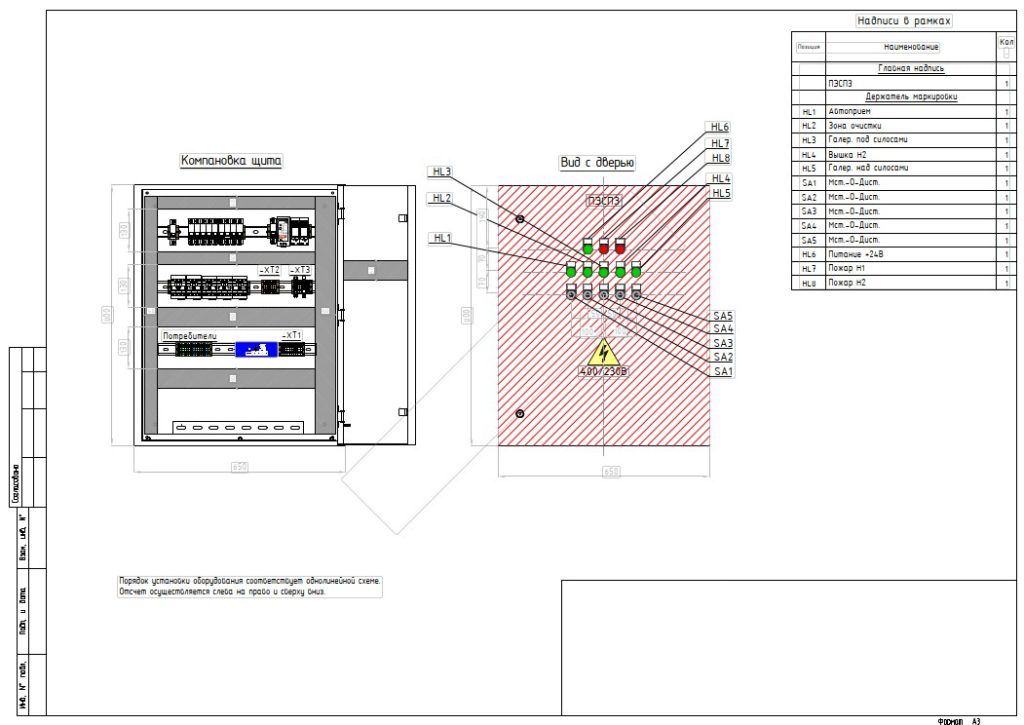

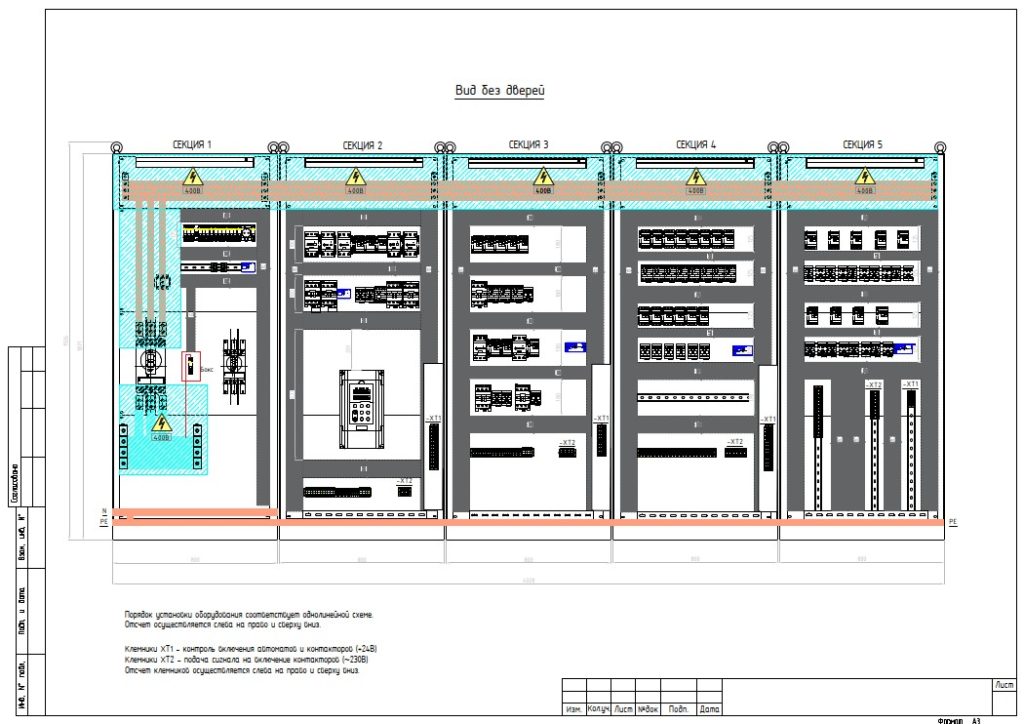

При помощи данного набора, можно сделать например такое наполнение:
Видеоинструкция как пользоваться набором блоков:
