Представляем набор динамических DWG-блоков кабеленесущих систем DKC, предназначенный для быстрого проектирования кабельных трасс в AutoCAD, nanoCAD, ZWCAD, CorelCAD и других CAD-программах с поддержкой динамических блоков.
Комплект разработан таким образом, чтобы максимально сократить время создания планов и монтажных схем. Все элементы имеют реалистичный внешний вид и соответствуют геометрии изделий DKC, что позволяет выполнять проектирование без постоянного поиска отдельных компонентов в каталогах производителя.
Набор подойдет проектировщикам, инженерам-электрикам, монтажным организациям и всем, кто регулярно занимается разработкой проектов внутренних и наружных электрических сетей.
В состав набора входят

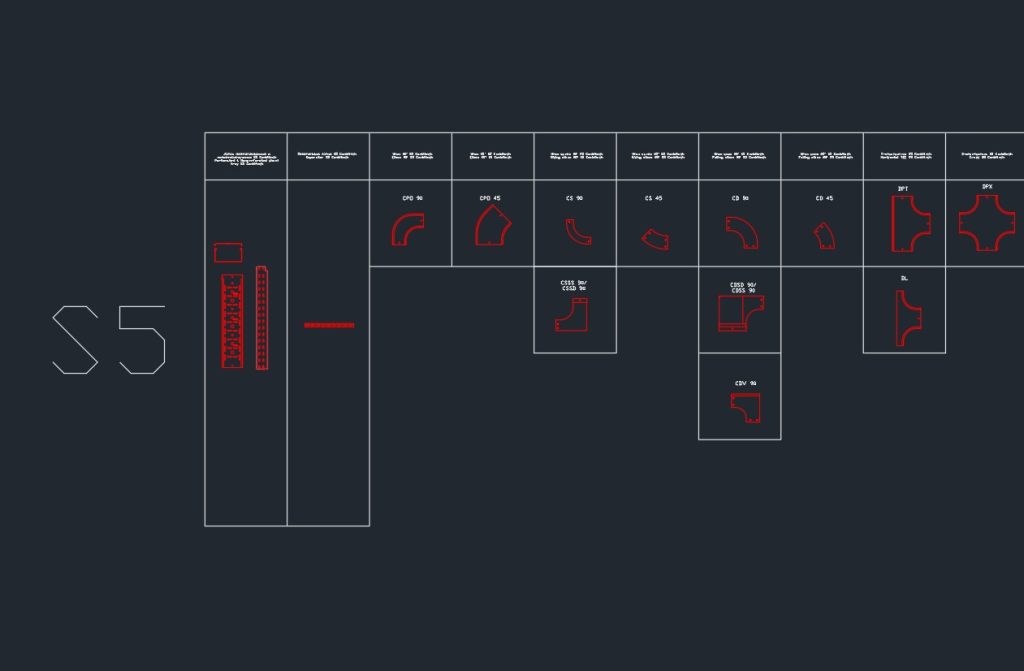

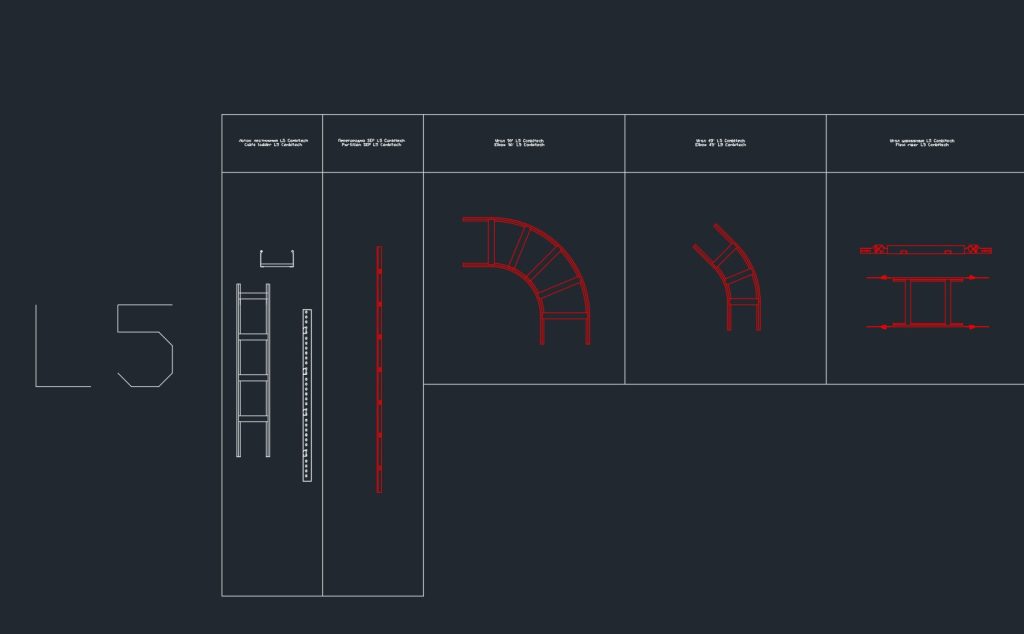

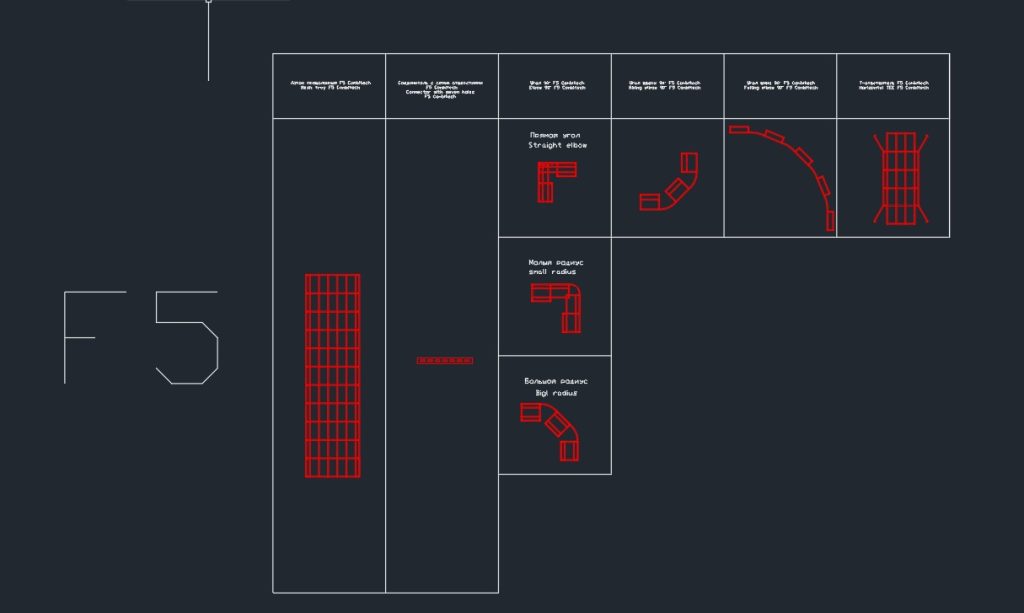

- Прямые секции лестничных и листовых кабельных лотков.
- Перфорированные и неперфорированные лотки.
- Соединительные пластины.
- Разделители.
- Горизонтальные повороты 45° и 90°.
- Вертикальные повороты вверх и вниз.
- Внутренние и наружные углы.
- Т-образные ответвления.
- Х-образные (крестообразные) соединения.
- Элементы для переходов между направлениями трассы.
- Аксессуары для формирования сложных кабельных маршрутов.
Возможности динамических блоков

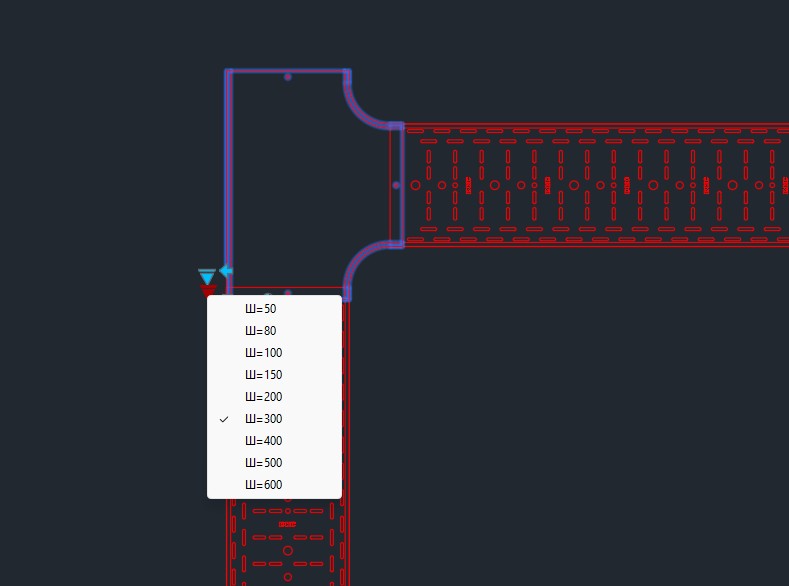

В отличие от обычных DWG-блоков, каждый элемент имеет изменяемые параметры, благодаря которым один блок заменяет сразу несколько типоразмеров и вариантов исполнения.
Использование динамических блоков позволяет:
- Быстро изменять длину элементов.
- Менять направление поворотов.
- Зеркально отображать детали без создания дополнительных копий.
- Сократить количество однотипных блоков в библиотеке.
- Ускорить разработку рабочей документации.
- Поддерживать единый стиль оформления проекта.
Преимущества набора
- Полностью готов к использованию сразу после открытия DWG-файла.
- Не требует установки дополнительных программ или плагинов.
- Совместим с AutoCAD, nanoCAD, ZWCAD, CorelCAD и другими CAD-системами, поддерживающими динамические блоки.
- Позволяет значительно ускорить проектирование кабельных трасс.
- Подходит для разработки проектной, рабочей и исполнительной документации.
- Эффективен при проектировании объектов любой сложности — от небольших коммерческих помещений до крупных промышленных предприятий.
Для кого предназначен набор
- Проектировщиков систем электроснабжения.
- Инженеров-проектировщиков.
- Специалистов по промышленной автоматизации.
- Электромонтажных организаций.
- CAD- и BIM-отделов предприятий.
Заключение
Набор динамических блоков DKC представляет собой готовую библиотеку наиболее востребованных элементов кабеленесущих систем, которая позволяет существенно ускорить разработку чертежей и повысить качество проектной документации. Благодаря динамическим параметрам значительно сокращается количество используемых блоков, упрощается редактирование проектов и уменьшается вероятность ошибок при оформлении кабельных трасс.
Этот комплект станет полезным инструментом как для опытных проектировщиков, так и для специалистов, которые хотят автоматизировать рутинные операции и сделать работу в CAD-программах более быстрой и удобной.
Краткая видеоинструкция как пользоваться набором блоков:
