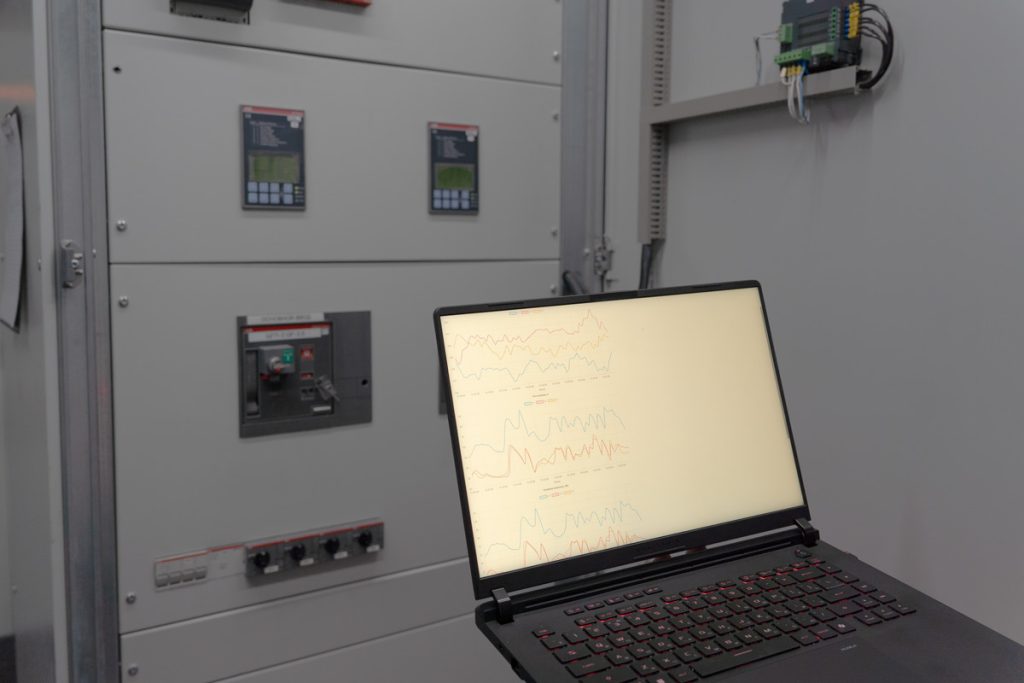

измерение качества электроэнергии

Гармоники, кратные трём: скрытая угроза современной электросети

от

Почему третья, девятая и пятнадцатая гармоники перегружают нейтраль, нагревают трансформаторы и создают риск пожара

Электрическая сеть проектируется в предположении, что напряжение и ток имеют синусоидальную форму. В реальной системе синусоида почти всегда искажена: современные электроприёмники потребляют ток импульсами, магнитные материалы работают нелинейно, а силовые преобразователи многократно переключают электрические цепи в течение каждого периода.

Искажённую периодическую кривую можно представить как сумму основной синусоиды и гармоник:

i(t) = √2 · Ih · sin(hωt + φh)

где h — порядок гармоники. Для сети 50 Гц третья гармоника имеет частоту 150 Гц, девятая — 450 Гц, пятнадцатая — 750 Гц.

Особенно опасны гармоники, порядок которых кратен трём. В международной литературе их называют triplen harmonics, или гармониками нулевой последовательности. Их принципиальная особенность состоит в том, что в трёхфазной четырёхпроводной сети они не компенсируются в нейтральном проводнике, а складываются.

Именно поэтому нейтраль может нагреваться сильнее фазных проводников даже при совершенно одинаковой загрузке всех трёх фаз.

Какие гармоники следует считать кратными трём

Математически к ним относятся гармоники 3, 6, 9, 12, 15 и так далее. Однако большинство электрических нагрузок обладает полуволновой симметрией, при которой чётные гармоники малы или практически отсутствуют. Поэтому на практике под triplen-гармониками обычно понимают нечётные кратные трём:

  • третью — 150 Гц;
  • девятую — 450 Гц;
  • пятнадцатую — 750 Гц;
  • двадцать первую — 1050 Гц.

Если в сети заметны шестая, двенадцатая или другие чётные гармоники, это может указывать на асимметрию управления, постоянную составляющую, неодинаковую проводимость полупериодов или неисправность преобразовательного оборудования.

Обычно доминирует третья гармоника. Амплитуды девятой и пятнадцатой, как правило, меньше, но пренебрегать ими нельзя: тепловое действие определяется совокупным среднеквадратическим током, а высокочастотные составляющие усиливают поверхностный эффект и потери в проводниках и обмотках.

Почему токи складываются в нейтрали

Основные токи трёх фаз сдвинуты относительно друг друга на 120°. При симметричной линейной нагрузке их векторная сумма близка к нулю, поэтому ток в нейтральном проводнике невелик.

Для гармоники порядка h фазовый сдвиг умножается на её порядок:

Δφh = h · 120°

Для третьей гармоники получается 360°, для девятой — 1080°, для пятнадцатой — 1800°. После вычитания целого числа полных оборотов это соответствует нулевому относительному сдвигу. Иными словами, третьи гармоники всех фаз оказываются практически синфазными.

В идеализированной симметричной системе:

In,h ≈ 3Ih, если h = 3k

Например, если в каждой фазе присутствует ток третьей гармоники 20 А, то в нейтрали составляющая 150 Гц может приблизиться к 60 А. При этом основные токи фаз в нейтрали почти взаимно компенсируются.

В сетях с большим количеством импульсных источников питания действующий ток нейтрали способен превысить ток каждой фазы. Для характерных импульсных нагрузок встречаются значения порядка 1,7 фазного тока. Это не универсальный коэффициент: фактический результат зависит от спектра, коэффициента одновременности, формы импульсов и несимметрии нагрузок.

Следует учитывать и топологию сети. В четырёхпроводной системе «звезда с нейтралью» токи нулевой последовательности имеют очевидный обратный путь. В трёхпроводной сети они не могут свободно протекать как линейные токи. В обмотке, соединённой треугольником, они могут циркулировать внутри треугольника, вызывая дополнительные потери и нагрев.

Когда возникла проблема

У гармоник нет единственной даты рождения.

Математическая основа гармонического анализа была систематизирована Жозефом Фурье в начале XIX века; его фундаментальный труд по теории тепла был опубликован в 1822 году. Именно разложение Фурье впоследствии позволило инженерам описывать несинусоидальные токи и напряжения через их частотные составляющие. Историю спектрального анализа приводит, в частности, Национальный институт стандартов и технологий США.

Как инженерная проблема гармоники появились одновременно с электрическими машинами переменного тока в конце XIX века. Ранние генераторы из-за формы магнитной системы, конструкции обмоток и насыщения стали создавали напряжение, далёкое от идеальной синусоиды. Уже в 1913 году в требованиях Американского института инженеров-электриков фигурировало ограничение суммарного искажения напряжения генератора на холостом ходу.

В 1920–1930-х годах энергокомпании систематически сталкивались с тремя последствиями гармоник:

  • дополнительным нагревом электрических машин;
  • помехами в телефонных линиях;
  • повреждением конденсаторов и резонансными явлениями.

Этот период отмечен в историческом руководстве рабочей группы IEEE по моделированию гармоник.

Следующий этап начался с распространением дуговых печей, ртутных выпрямителей, управляемых вентилей и мощных статических преобразователей. Во второй половине XX века проблема переместилась из отдельных промышленных установок практически во все здания. Компьютеры, электронные балласты, телекоммуникационное оборудование и источники бесперебойного питания создали большое количество однофазных импульсных нагрузок, подключённых между фазой и нейтралью.

Сегодня к ним добавились светодиодные драйверы, зарядная инфраструктура, серверные комплексы, бытовая электроника, преобразователи возобновляемой энергетики и регулируемые электроприводы. Современная коррекция коэффициента мощности заметно улучшила характеристики отдельных устройств, но общее количество преобразовательной техники продолжает расти.

измерение качества электроэнергии

Таким образом, гармоники существуют с начала эпохи переменного тока, но проблема перегрузки нейтрали стала особенно заметной в конце XX века вследствие массового распространения однофазной силовой электроники.

Какое оборудование создаёт гармоники, кратные трём

Источники гармоник и механизм их возникновения
Оборудование Механизм возникновения Характерные особенности
Компьютеры, серверы, мониторы, оргтехника Диодный мост и накопительный конденсатор потребляют ток
короткими импульсами около максимумов напряжения 		У старых источников без активной коррекции коэффициента
мощности третья гармоника может быть значительной
Светодиодные светильники и электронные балласты Выпрямление напряжения и импульсный стабилизатор тока Большое число маломощных устройств создаёт заметный суммарный
ток
Однофазные ИБП Входной выпрямитель и зарядное устройство Старые модели обычно создают больше гармоник; современные ИБП
с активным выпрямителем — существенно меньше
Зарядные устройства и однофазные зарядные станции Выпрямитель, DC/DC-преобразователь, импульсное управление Спектр сильно зависит от наличия активной коррекции
коэффициента мощности
Однофазные преобразователи частоты Нелинейный входной выпрямитель Могут создавать третью и другие нечётные гармоники
Трансформаторы и реакторы Насыщение магнитопровода и нелинейность тока намагничивания Характерны нечётные гармоники, включая третью
Генераторы Пространственное распределение магнитного поля, геометрия
пазов и обмоток 		Третья гармоника может присутствовать в фазной ЭДС, хотя в
линейных напряжениях идеальной системы она компенсируется
Дуговые печи, сварочные аппараты, газоразрядные установки Нелинейная и изменяющаяся в течение периода
вольт-амперная характеристика 		Спектр широкополосный, нестабильный и зависит от режима
Системы с повреждёнными вентилями или несимметричным управлением Неодинаковая проводимость полупериодов и фаз Возможны как нечётные, так и нетипичные чётные гармоники

Важно не считать каждый преобразователь частоты источником именно третьей гармоники. Симметричный трёхфазный шестипульсный выпрямитель в нормальном режиме преимущественно создаёт гармоники порядков 6k ± 1: пятую, седьмую, одиннадцатую и тринадцатую. Заметная третья гармоника на его входе может указывать на несимметрию, особенности схемы или другой параллельный источник.

Основные риски и опасности

1. Перегрев нейтрального проводника

Это главный специфический риск triplen-гармоник. В старых проектах нейтраль нередко выполнялась меньшего сечения, чем фазные проводники, поскольку предполагалось, что при равномерной нагрузке токи фаз компенсируются.

Для нелинейных нагрузок это предположение неверно. Нейтраль может оказаться самым загруженным проводником системы. Ситуацию усугубляют:

  • отсутствие индивидуальной защиты нейтрали от перегрузки;
  • ослабленные контактные соединения;
  • прокладка нескольких нагруженных проводников в одном кабеле;
  • повышенная температура окружающей среды;
  • невозможность обнаружить проблему обычным амперметром с
    недостаточной полосой частот.

Длительный перегрев разрушает изоляцию и ускоряет окисление контактов. Ослабление или обрыв нейтрали, в свою очередь, может вызвать опасное перераспределение фазных напряжений и повреждение однофазного оборудования. В предельном случае возникает пожар.

2. Перегрев и потеря мощности трансформаторов

Гармонические токи увеличивают потери в обмотках и магнитопроводе. С ростом частоты усиливаются вихревые токи, поверхностный эффект и эффект близости. Поэтому трансформатор может перегреваться при нагрузке, формально не превышающей его номинальную мощность.

Токи нулевой последовательности способны циркулировать в обмотке, соединённой треугольником. Треугольник ограничивает распространение этих токов во внешнюю сеть, но не уничтожает их энергию: потери остаются внутри трансформатора.

3. Дополнительный нагрев кабелей и шин

При одинаковом действующем токе гармонически искажённый ток может создавать более высокие потери, чем синусоидальный. Это связано с перераспределением тока по сечению проводника и дополнительным нагревом металлических оболочек, шинопроводов и соседних элементов.

Нагретый проводник имеет большее сопротивление, что ещё сильнее увеличивает потери. Возникает положительная тепловая обратная связь.

4. Искажение напряжения

Нелинейная нагрузка прежде всего создаёт гармонический ток. Проходя через частотно-зависимое сопротивление сети, этот ток формирует гармоническое падение напряжения:


Uh ≈ Zh · Ih

Таким образом, одна установка может искажать напряжение для остальных потребителей, подключённых к той же секции шин. Чем выше сопротивление источника — например, при длинной линии, маломощном трансформаторе или автономном генераторе, — тем сильнее влияние гармонических токов на форму напряжения.

5. Резонанс и повреждение конденсаторов

Сопротивление конденсатора уменьшается с ростом частоты, поэтому конденсаторные установки могут принимать значительный гармонический ток. Если индуктивность сети и ёмкость батареи образуют резонанс вблизи одной из присутствующих гармоник, токи и напряжения способны многократно усилиться.

Для чистой гармоники нулевой последовательности путь тока зависит от схемы соединения конденсаторов и заземления. Однако в реальных сетях triplen-гармоники редко существуют изолированно: обычно одновременно присутствуют пятая, седьмая и другие составляющие. Поэтому подключать обычную батарею компенсации реактивной мощности без расчёта частотной характеристики сети опасно.

6. Отказы защиты и измерительных устройств

Гармоники могут приводить к:

  • ложным срабатываниям автоматических выключателей;
  • неправильным показаниям приборов, не измеряющих истинное
    среднеквадратическое значение;
  • перегреву аппаратов при токе ниже ожидаемого порога;
  • нарушениям селективности защиты;
  • повышенному напряжению между нейтралью и защитным проводником;
  • сбоям оборудования, использующего переход напряжения через ноль
    для синхронизации.

7. Снижение надёжности автономных систем

Генераторы и ИБП обычно имеют большее внутреннее сопротивление, чем мощная внешняя сеть. Поэтому одинаковый гармонический ток вызывает на них более сильное искажение напряжения. Возможны перегрев генератора, неустойчивая работа регулятора напряжения, сокращение доступной мощности ИБП и отказ чувствительной нагрузки.

8. Экономические потери

Даже без аварии гармоники означают:

  • дополнительные потери электроэнергии;
  • уменьшение полезной пропускной способности кабелей и
    трансформаторов;
  • сокращение срока службы изоляции;
  • внеплановые остановки;
  • преждевременную замену конденсаторов, автоматов и источников
    питания.

Как обнаружить проблему

Диагностику нельзя сводить к одному измерению THD. Нужны одновременные измерения токов фаз, нейтрали и напряжений в нескольких точках сети.

Правильная последовательность обследования

  1. Изучить однолинейную схему, трансформаторы, сечения нейтрали,
    способы заземления и распределение однофазных нагрузок.
  2. Составить перечень нелинейного оборудования с учётом режима его
    работы.
  3. Установить анализатор качества электроэнергии на вводе, секциях
    распределения и возле предполагаемых источников.
  4. Измерять три фазных тока и ток нейтрали одновременно.
  5. Зарегистрировать амплитуды и фазовые углы третьей, девятой и
    пятнадцатой гармоник.
  6. Сопоставить спектр тока со спектром напряжения.
  7. Выполнить тепловизионный контроль нейтральных клемм, шин, кабелей и
    трансформатора.
  8. Повторить измерения при различных нагрузках: днём, ночью, при
    работе освещения, ИБП, зарядных устройств и резервного источника.

Рекомендуется регистрировать:

  • действующие значения фазных токов и тока нейтрали;
  • I1,
    I3,
    I9,
    I15 и другие отдельные составляющие;
  • THD тока и напряжения;
  • TDD — искажение тока относительно расчётного или максимального тока
    нагрузки;
  • коэффициент амплитуды;
  • фазовые углы гармоник;
  • напряжение нейтраль–земля;
  • температуру контактных соединений;
  • режим и мощность работающего оборудования.

Высокое значение THDi при малом токе нагрузки не всегда означает опасное состояние, поскольку THDi вычисляется относительно основной составляющей. Поэтому его необходимо рассматривать вместе с абсолютными значениями гармонических токов, загрузкой проводников и TDD.

Для измерений применяются методы IEC 61000-4-7, а требования к измерению показателей качества электроэнергии определяетIEC 61000-4-30:2025. Для длительной оценки по ГОСТ используются усреднённые данные и недельный интервал наблюдения.

Способы решения

Уменьшение гармоник непосредственно у источника

Наиболее эффективное решение — не допустить появления большого гармонического тока. При выборе оборудования следует отдавать предпочтение устройствам с:

  • активной коррекцией коэффициента мощности;
  • активным выпрямителем;
  • низким заявленным THDi;
  • входными или DC-реакторами;
  • документированным соответствием требованиям по электромагнитной
    совместимости.

Источник помех желательно компенсировать как можно ближе к месту их возникновения. Это разгружает не только общий ввод, но и внутренние кабели, нейтраль и распределительный трансформатор.

Правильный расчёт нейтрали

При большом количестве однофазных нелинейных нагрузок нельзя автоматически уменьшать сечение нейтрали. В некоторых проектах используется нейтраль увеличенного сечения, однако решение должно приниматься по расчётному спектру и условиям прокладки, а не по универсальному правилу «всегда 200%».

Необходимо учитывать нагрузочную способность:

  • самого проводника;
  • нейтральной шины;
  • клемм;
  • разъёмов;
  • шинопровода;
  • коммутационного аппарата.

Увеличенная нейтраль устраняет риск её тепловой перегрузки, но не уменьшает гармоники, потери в фазных проводниках и искажение напряжения.

Разделение однофазных цепей

Общие нейтрали для нескольких нелинейных однофазных нагрузок требуют особой осторожности. Выделенные нейтральные проводники и локальное разделение групп уменьшают вероятность скрытой перегрузки и упрощают контроль.

Равномерное распределение нагрузки по фазам полезно для снижения тока основной частоты в нейтрали, но не устраняет синфазные третьи гармоники. Это одно из наиболее распространённых заблуждений.

Специальные трансформаторы

Для нелинейных нагрузок применяют:

  • трансформаторы с допустимым K-фактором;
  • трансформаторы с усиленной нейтралью;
  • трансформаторы с расщеплёнными или фазосдвигающими обмотками;
  • схемы «зигзаг»;
  • гармонико-компенсирующие трансформаторы.

K-факторный трансформатор рассчитан на дополнительный нагрев от гармоник, но сам по себе не является фильтром. Его задача — безопасно работать при несинусоидальной нагрузке.

Соединение треугольником ограничивает прохождение токов нулевой последовательности на другую сторону трансформатора, однако вызывает их циркуляцию внутри обмотки. Поэтому трансформатор должен быть рассчитан на соответствующие потери.

Активные фильтры

Четырёхпроводный активный фильтр измеряет гармонический ток нагрузки и формирует ток противоположной формы. Он может одновременно компенсировать triplen-гармоники, несимметрию и реактивную составляющую.

Для успешного применения необходимо правильно определить:

  • ток фильтра;
  • место подключения;
  • требуемую полосу частот;
  • необходимость компенсации нейтрали;
  • режимы минимальной и максимальной нагрузки.

Если фильтр установлен только на общем вводе, внутренние кабели между нагрузкой и фильтром всё равно несут гармонические токи.

Пассивные и блокирующие фильтры

Настроенные LC-фильтры и фильтры нулевой последовательности могут быть эффективны для стабильного спектра. Однако они требуют расчёта сопротивления сети во всех режимах. Ошибка настройки способна создать резонанс и усилить именно ту гармонику, которую предполагалось устранить.

Защита конденсаторных установок

При наличии гармоник применяют дросселированные, или расстроенные, конденсаторные установки. Частота настройки выбирается расчётом так, чтобы собственный резонанс не совпал с преобладающей гармоникой.

Простое увеличение ёмкости почти никогда не является решением проблемы гармоник.

Распространённые ошибки

«Фазы достаточно равномерно загрузить».
Балансировка уменьшает основную составляющую тока нейтрали, но
третьи гармоники продолжают складываться.

«Ток фаз меньше номинала автомата, значит всё безопасно».
Нейтраль и трансформатор могут быть перегружены гармониками, хотя
фазная защита не срабатывает.

«Трансформатор со схемой треугольник–звезда уничтожит гармоники».
Он ограничивает их распространение, но циркулирующие токи и
тепловые потери сохраняются.
«K-факторный трансформатор очистит сеть».
Он лучше переносит гармоническую нагрузку, но не обязательно
уменьшает её.
«Высокий THDi всегда означает аварию».
При малой основной нагрузке относительный THDi может быть большим,
хотя абсолютный ток невелик. Нужен анализ ампер, TDD, температуры и
сопротивления сети.

«Любой частотный преобразователь создаёт третью гармонику».
Для исправного симметричного трёхфазного шестипульсного
преобразователя обычно характернее пятая и седьмая гармоники.
«Достаточно поставить конденсаторы».
Без частотного расчёта конденсаторы могут вызвать резонанс и
увеличить риск повреждения оборудования.

Нормативная оценка

Различные стандарты регулируют разные стороны проблемы, поэтому единственного универсального предела для третьей гармоники не существует.

В России показатели качества напряжения в точке передачи электроэнергии устанавливает ГОСТ 32144-2013 с действующими изменениями. Он нормирует отдельные гармонические составляющие напряжения и суммарное гармоническое искажение, но не заменяет расчёт допустимых токов во внутренних сетях предприятия.

IEC 61000-3-2:2018 с изменениями 2020 и 2024 годов устанавливает пределы гармонических токов, создаваемых оборудованием с входным током до 16 А на фазу.

IEEE 519-2022 задаёт цели по ограничению установившихся гармонических искажений в точке общего присоединения. Его требования относятся к взаимодействию потребителя и сети, а не к каждой внутренней розеточной группе.

Поэтому инженер должен ответить как минимум на три разных вопроса:

  1. Соответствует ли отдельное оборудование требованиям по эмиссии?
  2. Соответствует ли напряжение в точке передачи показателям качества?
  3. Безопасны ли токи и температуры внутри конкретной электроустановки?

Положительный ответ на один из этих вопросов не гарантирует
положительного ответа на остальные.

Практический алгоритм модернизации

  1. Провести регистрацию качества электроэнергии не менее одной
    характерной рабочей недели.
  2. Найти участки с максимальными
    I3, I9, I15 и током нейтрали.
  3. Определить вклад отдельных групп нагрузок последовательным
    включением, отключением или переносом анализатора.
  4. Проверить нейтраль, трансформатор, шинопровод и аппараты по
    действующему току и температуре.
  5. Выполнить частотный расчёт сети, особенно при наличии конденсаторов.
  6. Сначала уменьшить эмиссию крупнейших источников.
  7. Затем выбрать активную фильтрацию, специальный трансформатор или
    изменение топологии.
  8. При необходимости увеличить нейтраль и номиналы оборудования как
    меру тепловой устойчивости.
  9. Повторить измерения после модернизации во всех характерных режимах.
  10. Организовать постоянный мониторинг на объектах с высокой
    концентрацией силовой электроники.

Заключение

Гармоники, кратные трём, опасны не только тем, что искажают красивую теоретическую синусоиду. Они нарушают одно из фундаментальных допущений традиционного проектирования трёхфазных сетей — представление о взаимной компенсации фазных токов в нейтрали.

Третья, девятая и пятнадцатая гармоники способны складываться в нейтральном проводнике, перегружать трансформаторы, увеличивать потери и формировать искажённое напряжение для других потребителей. Наиболее уязвимы здания и установки с высокой концентрацией однофазной электроники: офисы, торговые центры, больницы, серверные, телекоммуникационные объекты, системы светодиодного освещения и зарядная инфраструктура.

У проблемы нет одного универсального устройства-«лекарства». Надёжное решение начинается с измерения спектра и токов нейтрали, продолжается определением источника и завершается согласованным выбором оборудования, схемы сети, фильтрации, защиты и тепловых запасов.

Главный инженерный принцип можно сформулировать предельно просто: гармоники необходимо не только выдерживать, но прежде всего контролировать там, где они возникают.
